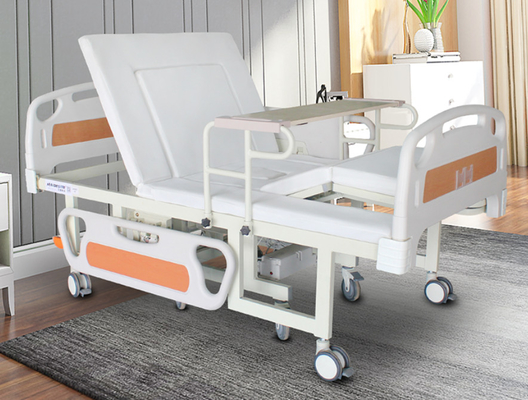

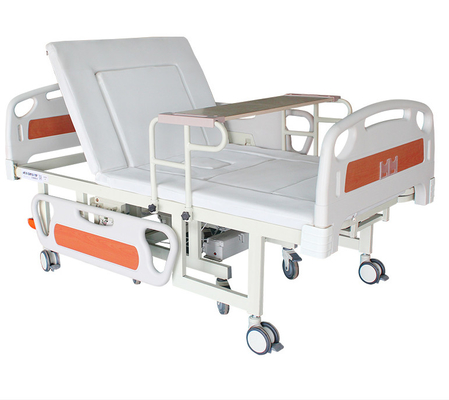

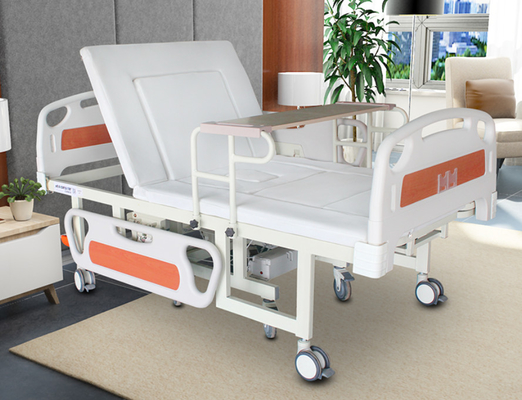

Letto di cura elettrico domestico con bianco staccabile della sedia a rotelle della bacinella

Ⅰ. Introduzione

Per alleviare il dolore fisico a lungo termine e lo stress psicologico del paziente causati tramite guasto di autosufficienza e per migliorare la sicurezza di sé paziente, siamo migliorato in base al letto di cura multifunzionale per progettare un po'più di «letto multifunzionale di cura della sedia a rotelle» umanizzato. Abbiamo combinato la funzione della sedia a rotelle con il letto di cura. La sedia a rotelle può essere separata dal letto di cura in base alle funzioni come l'innalzamento ed abbassamento del resto di gamba e dello schienale, ecc. Questo aumento lo spazio di attività dei pazienti, che alleviano la pressione di cura.

Ⅱ. Applicazione del gruppo

Pricipalmente usato per i pazienti con emiplegia, debolezza di muscolo, lesione bassa e media del midollo spinale di grado, fratture, ustioni, hyposthenia ed altre ragioni per cui non può essere indipendente autosufficienza.

Ⅲ. Specifiche

1. Nome di prodotto: Letto multifunzionale di cura della sedia a rotelle

2. Dimensione del prodotto:

3. Modello del prodotto: Tipo elettrico io tipo elettrico II

4. Materiali del prodotto: acciaio laminato a freddo

5. Indicatori tecnici del regolatore

6.Specifications delle funzioni:

lista 7.Packing

Diagramma del regolatore del letto di professione d'infermiera della sedia a rotelle

1. Installi le macchine per colata continua del letto

Regoli l'altezza delle macchine per colata continua per fare il letto e la sedia a rotelle nello stesso livello.

2. Motore di risistemazione

Accenda il motore ed il potere elettromagnetico della serratura e la stampa S1, S2 e bottone senza fili del ricevitore affinchè 3 secondi completino la risistemazione.

Funzioni di risistemazione:

Dopo che il sistema è alimentato per la prima volta sopra, il sistema deve essere risistemato.

Nello stato di risistemazione di sistema, nella stampa S1 o nello S2, M1, caduta di m2 all'estremità, la risistemazione è completata. Nello stato di risistemazione di sistema, quando gli altri bottoni sono premuti, il cicalino sonerà ed una volta liberato, il cicalino smetterà di sonare.

Entrare nello stato risistemato: Quando il M1 è nella posizione di 5mm, la stampa e tiene il bottone del basso per 5 secondi, il cicalino sonerà ed il sistema entrerà nello stato risistemato.

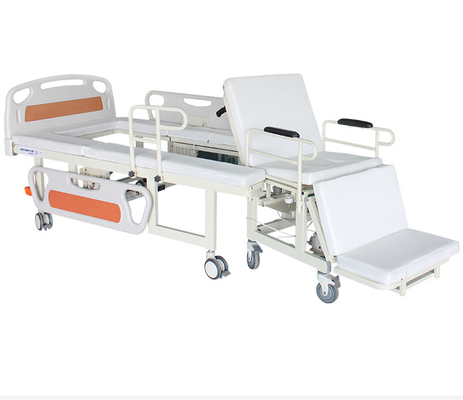

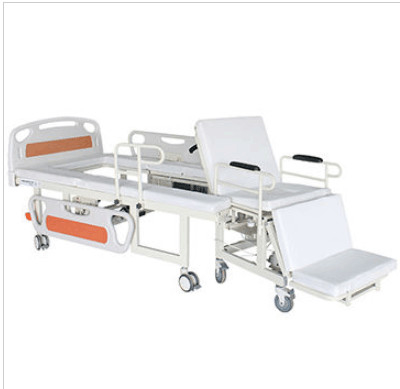

3. Come separare la sedia a rotelle

Punto 1: Accenda la serratura di sicurezza e tengala sopra.

Punto 2: Quando la serratura di sicurezza è sopra, premi la parte posteriore che alza il bottone nel telecomando fino fino a all'angolo adeguato.

Punto 3: Accenda il bottone di serratura elettromagnetico e la sedia a rotelle sarà eliminata.

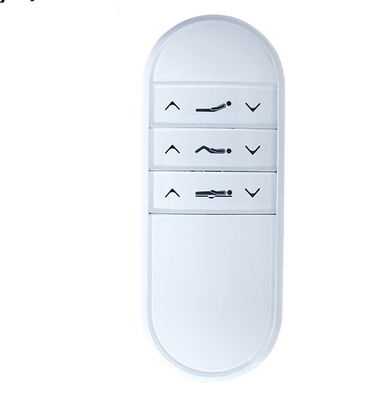

4. Funzioni comuni

S1: M1 aumento S2: M1 giù

(M1 giù a 20mm, automaticamente giù all'estremità, aumenta a 5mm)

S3: Aumento S4 di m2: M2 giù

S5: M3 aumento S6: M3 giù

Ⅵ. Protezione di sovracorrente e di surriscaldamento

Protezione corrente: 6-7A

Valore di protezione di surriscaldamento: 75 ° C

Surriscaldi il valore di recupero della protezione: 45 ° C

Ⅶ. Caricandosi e scarico della pila secondaria

1. Funzione di carico: Tappi nella batteria, dopo il giro sul CA, se la tensione della batteria non è piena (IE più di meno di 29V), la batteria entra nello stato caricantesi. Se la batteria nello stato precedente è piena, la tensione deve essere più bassa di 23.5V cominciare caricarsi. Dopo essere caricatosi per alcuni minuti, verifichi la tensione attraverso la batteria e la tensione dovrebbe essere alta. Quando la batteria è piena, la tensione del LM317 è «0V».

2. Scarico delle funzioni

Spenga la corrente alternata, faccia funzionare tutto il bottone, il motore corrispondente sarà funzionato; quando è ridotto a circa 20V ± 1V, spenga la funzione di scarico della batteria.

Ⅷ. Metodi di operazione

1. Funzione d'innalzamento posteriore

Metodo 1: Il letto non è nello stato girato, la stampa lo S1, gli aumenti posteriori della struttura; la stampa S2, la struttura posteriore discende e ritorna alla posizione orizzontale.

2. gamba che solleva e che abbassa funzione

Quando il letto non è nello stato capovolto, stampa S3 per sollevare la gamba; stampa S4 per abbassare la gamba.

Nello stato di abbassamento delle gambe, è più conveniente separare la sedia a rotelle per avere pasto e camminare intorno.

3. Funzione del cassettone

Spinga la sedia a rotelle sopra la toilette e premi il tasto S5 per aprire il foro. Dopo escrezione, il bottone S6 è utilizzato per chiudere il foro.

4. Funzionamento di separazione del letto e della sedia a rotelle

Punto 1: Accenda la serratura di sicurezza e tengala sopra.

Punto 2: Quando la serratura di sicurezza è sopra, premi la parte posteriore che alza il bottone nel telecomando fino fino all'angolo adeguato.

Punto 3: Accenda il bottone di serratura elettromagnetico e la sedia a rotelle sarà eliminata.

Ⅸ. Avvertimento

1. È vietato rigorosamente di tappare e disinserire i cavi di collegamento per evitare il danneggiamento del sistema di controllo.

2. Quando la batteria del telecomando è bassa, il motore non può funzionare uniformemente.

3. L'altezza della sedia a rotelle può essere regolato dalle macchine per colata continua (l'altezza può essere regolato in modo che la sedia a rotelle sia sostanzialmente parallela al letto).

4. Quando la sedia a rotelle è spinta nel letto, il bracciolo della sedia a rotelle deve essere rimosso.

Ⅹ. Manutenzione

1. Quando il prodotto non è in uso, essere sicuro di spegnere il potere.

2. Tenga il prodotto asciutto ed arieggiato.

3. Regolarmente controllo le parti del dado, del perno di cerniera e della battagliola su ogni parte per evitare l'allentamento.

4. La struttura è fatta dall'acciaio laminato a freddo ed attraverso il rivestimento della polvere. Non graffi la superficie con i materiali duri. Non usi i solventi corrosivi acido-base per pulire. Usi il detergente neutro per pulire.

Ⅺ. servizio di Dopo-vendita

1. 5 anni di garanzia libera per la struttura del letto, manutenzione tutta la vita.

2. una garanzia libera per il motore, manutenzione tutta la vita da 1 anno.

3. una garanzia libera da 1 anno per la testata, paraurti del rullo, macchine per colata continua, battagliola, manutenzione di vita.

Nessun avviso voi se ci sono miglioramenti tecnici e degli adeguamenti strutturali locali.
